石油化工企業照明解決方案
?
1、石化企業的特點及需求
進入 21 世紀以來，尤其是在最近幾年，石化企業逐漸出現在人們的視野中，人們的思想逐漸發生變化，越來越注重可持續發展。社會的各個領域都在不斷的發展與進步，而石油化學工業生產是一種高危險性的行業 一旦發生火災、爆炸事故，往往造成較大的傷亡或財產損失后果。從安全的角度分析，它不同于 冶金、機械制造、基本建設、紡織和交通運輸?shù)刃袠I(yè)。石油化工企業的物 料危險、工藝危險、介質也危險，其安全特性決定了對石化企業提出更高的要求。
而在石油化企業中,照明也是其中一項十分重要的一環
2、石油化工裝置照明標準值
?
|
場地名稱 |
參考平面 |
水平照度 |
水平照度 |
UGR |
Ra |
|
|
生 |
管架下泵區、閥門、總管 |
地面 |
50 |
0.4 |
— |
20 |
|
控制盤、操作站 |
作業面 |
150 |
0.4 |
— |
20 |
|
|
換熱器 |
所在平面 |
30 |
0.25 |
— |
20 |
|
|
般平臺 |
所在平面 |
10 |
0.25 |
— |
20 |
|
|
操作平臺 |
所在平面 |
s0 |
0.4 |
— |
20 |
|
|
冷卻水塔 |
地面 |
30 |
0.25 |
— |
20 |
|
|
-般爬梯、樓梯 |
所在平面 |
10 |
0.25 |
— |
20 |
|
|
常用爬梯、樓梯 |
所在平面 |
50 |
0.4 |
— |
20 |
|
|
指示表盤 |
作業面 |
50 |
0.4 |
— |
60 |
|
|
儀表設備 |
作業面 |
50 |
0.4 |
— |
20 |
|
|
壓縮機廠房 |
所在平面 |
100 |
0.4 |
— |
20 |
|
|
工業爐 |
所在平面 |
30 |
0.4 |
— |
20 |
|
|
分離器 |
壩頂 |
50 |
0.4 |
— |
20 |
|
|
-般區域 |
地面 |
10 |
0.25 |
— |
20 |
|
|
電爐 |
地面 |
50 |
0.25 |
— |
20 |
|
|
傳送帶 |
所在平面 |
20 |
0.25 |
— |
20 |
|
|
傳送轉移點 |
所在平面 |
50 |
0.25 |
— |
20 |
|
|
擠出混煉機 |
所在平面 |
200 |
0.25 |
— |
20 |
|
|
空分空壓裝置 |
地面 |
50 |
0.4 |
— |
20 |
|
?
?
|
場地名稱 |
參考平面 |
水平照度 |
水平照度 |
UGR |
Ra |
||
|
非 |
罐區 |
一般區域 |
地面 |
10 |
0.25 |
— |
20 |
|
爬梯、樓梯 |
所在平面 |
5 |
— |
— |
20 |
||
|
監測區 |
地面 |
10 |
0.25 |
— |
20 |
||
|
人孔 |
所在平面 |
5 |
— |
— |
20 |
||
|
循環水場 |
地面 |
10 |
0.25 |
— |
20 |
||
|
污水處理場 |
地面 |
10 |
0.25 |
— |
20 |
||
|
廢水池、雨水 |
地面 |
10 |
0.25 |
— |
20 |
||
|
一般區域 |
地面 |
50 |
0.25 |
— |
20 |
||
|
罐車、裝卸點 |
作業面 |
100 |
0.4 |
— |
20 |
||
|
主要道路 |
地面 |
10 |
0.4 |
— |
20 |
||
|
次要道路 |
地面 |
5 |
0.25 |
— |
20 |
||
|
建 |
變配 |
屋外配電裝置 |
作業面 |
20 |
0.4 |
— |
? |
|
屋內配電裝置 |
0.75m水平面 |
200 |
0.5 |
— |
80 |
||
|
電纜室 |
地面 |
50 |
0.4 |
— |
60 |
||
|
電氣控制間 |
0.75m水平面 |
300 |
0.5 |
22 |
80 |
||
|
變壓器室 |
油枕處 |
50 |
0.4 |
? |
20 |
||
|
控制室 |
一般控制室 |
0.75m水平面 |
300 |
0.5 |
22 |
80 |
|
|
儀表機柜 |
1.5m水平面 |
300 |
0.5 |
— |
80 |
||
|
機柜背部 |
1.5m水平面 |
100 |
0.5 |
— |
80 |
||
|
工程師站 |
0.75m水平面 |
300 |
0.5 |
22 |
80 |
||
|
中央控制室 |
5.75m水平面 |
500 |
0.6 |
19 |
80 |
||
|
儀表機柜 |
1.5m水平面 |
500 |
0.6 |
— |
80 |
||
|
機柜背部 |
1.5m水平面 |
100 |
0.6 |
— |
80 |
||
|
工程師站 |
0.75m水平面 |
500 |
0.6 |
19 |
80 |
||
|
分析 |
研究、試驗室 |
0.75m水平面 |
500 |
0.6 |
22 |
80 |
|
|
一般分析間 |
0.75m水平面 |
300 |
0.6 |
22 |
80 |
||
|
辦公樓 |
持續的復雜工作場地 |
0.75m水平面, |
1000 |
0.6 |
19 |
80 |
|
|
復雜工作場地 (會計，統計等) |
0.75m水平面 |
750 |
0.6 |
19 |
8o |
||
|
-般辦公室, |
0.75m水平面 |
500 |
0.6 |
22 |
80 |
||
|
接待室,樓梯,走廊，過道 |
面 |
50 |
0.4 |
25 |
60 |
||
|
門廳 |
地面 |
100 |
0.4 |
— |
60 |
||
|
洗手間、浴室 |
地面 |
75 |
0.4 |
— |
60 |
||
|
機電 |
設備維修間 |
地面 |
150 |
— 0.6 |
— 25 |
80 60 |
|
|
倉庫 |
1.0m水平面 |
100 |
0.6 |
— |
60 |
||
|
其 |
棧橋 |
橋面 |
10 |
0.4 |
— |
? | |
?
3、照明燈具的選擇及其的安裝
?????? 3.1? 照明燈具的選擇及安裝應在正常條件下保證安全，不應對人和環境產生危險
?????? 3.2? 在滿足炫光限制和配光要求下，應選用高效率的燈具
?????? 3.3? 燈具的選擇應符合下列原責：
a)???? 一般室外場地，防護等級不宜低于IP54;
b)???? 室外有頂棚的場地；防護等級不宜低于IP44；
c)????? 當環境污染嚴重時；防護等級不宜低于IP65；
d)???? – 防腐性：腐蝕的環境應采用相應防腐蝕等級的燈具；
e)???? – 防震動：在震動、擺動環境下使用的燈具，應具有防震和防脫落措施；
?
f)????? – 防塵性：在有爆炸性氣體、粉塵或火災危險場地使用的燈具。
CESP LED防爆燈具在石油化工廠的應用：??
CESP高品質防爆燈具可用于1區和21區、I類1類和2類、1類和2類危險場所。它們非常適合石油化工廠的照明。??
CESP LED應用發光在石油化工廠的：
CESP高品質爆炸II燈?可用于?1區和21區，?I類1類和2類，1類和2類?危險場所。它們非常適合在石油化工廠照明。
|

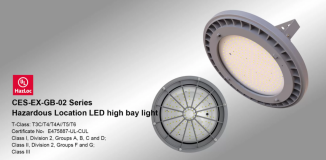

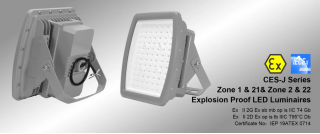

燈型 |
燈圖片 |
應用領域 |
|
|
棧道、現場道路、卸貨碼頭、裝卸碼頭等。 |
|
|
|
堆場、帶式輸送機、轉運樓、船塢等。 |
|
|
|
如煉油廠、海上生產、玩具平臺、燃料庫、化工廠、卷煙廠 |
